Máquina de Buffing, máquina de laclaclaccoating & secadora para encofrado de aluminio


Línea de producción de laclaclaclaclaclaclaclaclaclaclaclaclacencode de aluminio
Se compone de:

1) máquina de encofrado de aluminio
2) máquina de laca de encofrado de aluminio
3) secador de laca


1. Encofrde de aluminio, Model No.: OMAC650-16

(funciones principales: para el rectide superficies de encofrado nuevo y usado)
Parámetros técnicos del equipo:
(1) tamaño del equipo: longitud 3200× ancho 1200× altura 1600mm;
(2) longitud de procesamiento efectiva: 300-6000mm;
(3) anchura de procesamiento efectiva: 50-620 mm;
(4) altura de procesamiento efectiva: 65 mm;
(5) velocidad de alimentación: 3-8 m/min (conversión de frecuencia ajustable);
(6) altura de la mesa 800 mm;
(7) número de cabezrectific: 2 ejes transversson husillos con cepillo de rueda de Chiba;
(8) 16 husillos planos (la herramienta de pulido es un cepillo de alambre de 5 pulgadas, la velocidad es de 1400 RPM;
(9) motores principales: 5 unidades (4KW); La columna de guía de elevación es regulable; Equipado con 1 juego de dispositivo de vacío de 4KW.
(10) accesorios y herramientas especiales: proporcionar una caja de accesorios especiales;
(11) los nuevos y usados paneles de pared y paneles de piso de encofrado de aluminio proporcionados por el cliente tienen una desviación de plande 2MM, bajo velocidad de alimentación es de 3-8M/Min, después de un pulido, todo el plano es 100% pulido, sin piel original de alúmina, y el plano de encofrpupulido es con bruto fino de hasta 0,63-1,25um.



2.Máquina de revestimiento de laca de encofrde de aluminio, Model No.: ZT650-2


Parámetros técnicos del equipo:

(1) tamaño: 1600mm(longitud)*1200(ancho)*1400(altura), doble rodillo
(2) peso: 1800KG
(3) altura de procesamiento efectiva: 50 mm-110 mm
(4) anchura de procesamiento efectiva: 80 mm-650 mm
Pieza más corta: 300mm
(5) potencia Total: 2.2KW*5, con alta tensión (calefacción)
(6) rueda motriz de transporte: el tamaño de la rueda motriz de transporte es × 140mm*620mm, el diámetro de la cabeza del eje es × 35mm, está hecha de acero No. 45. El rodadopta la serie esférica exterior de rodde bolas radicon asiento, modelo F207.
(7) rueda de revestimiento: tamaño × 250mm*750mm, dureza Shore 40-45 φ A, material de goma, cojinete modelo 2211K (serie de cojinete taper).
(8) rueda de distribución uniforme: tamaño ≥ 175mm*750mm, cromado duro, teniendo modelo 2211K (serie de rodde taper)
(9) descripción de la máquina:
El marco está hecho de placa de acero de 16mm, la parte superior del cuerpo utiliza parte de fundición; La cola de Milano de la rueda de distribución y la cola de Milano de elevación están mecanizadas con precisión; La rueda de distribución está controlada por una caja de cambios independiente, que puede controlar con precisión el espacio entre la rueda de revestimiento y la rueda de distribución; La especificación de la parte de transmisión de la rueda inferior es £200mm*620mm, dureza Shore 45 φ A-70 °A, caucho resistente al desgaste.
※ todas las posiciones de ajuste utilizan contadores de altura.
※ usando un tanque de retorno de acero inoxidable ancho, diseño desmontable, más fácil de limpiar; Presión de aire 6KG; Piezas de desgaste: rueda de revestimiento, raspador.

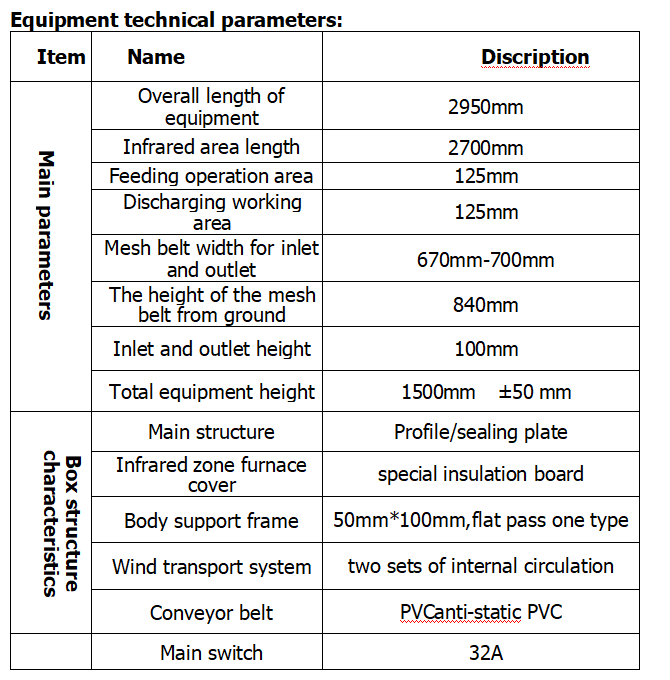

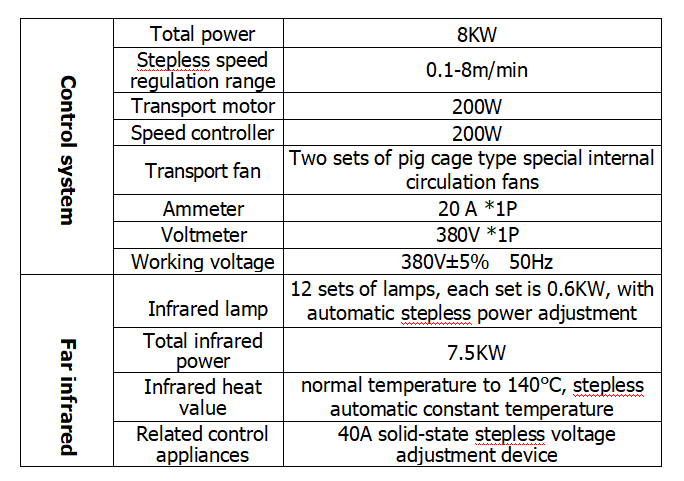

3.Secador de laca, Model no.: ZT650

Máquina de secado por infrarrojos lejanos

Artículo

Nombre

Descripción

Nota



Parámetros principales

Longitud total del equipo

2950mm



Longitud de la zona de infrarrojos

2700mm



Zona de operaciones de alimentación

125mm



Área de trabajo de descarga

125mm



Ancho de malla para entrada y salida

670mm-700mm



La altura de la cinta de malla desde el suelo

840mm



Altura de entrada y salida

100mm



Altura total del equipo

1500mm   ±50 mm



Características de la estructura de la caja

Estructura principal

Perfil/placa de sellado



Tapa del horno de infrarrojos

tablero aislante especial



Bastidor de soporte de la carrocería

50mm*100mm,  tipo flat pass one



Sistema de transporte eólico

dos juegos de circulación interna



Cinta transportadora

PVC antiestático



Aquí está el vídeo de trabajo para laclaclaclaclaclaclaclaclaclaclacy y secador
